Productbeschrijving

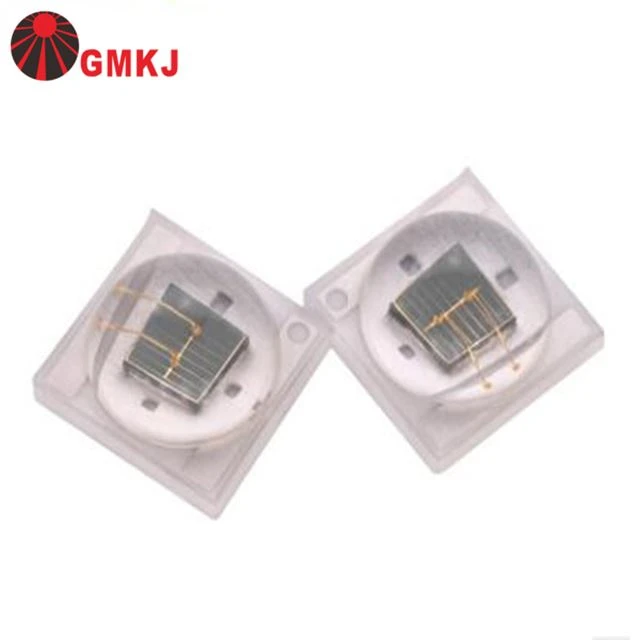

Item: Infrarood 850nm LED 3535 keramische basis
Modelnummer: GP-1WIR-G42-850NM
Ingang stroom: 300-700mA
Ingangsspanning: 2-2.4VDC
LED-pakkettype: Keramische basis
Chips merk: Taiwan Epileds
Chip grootte: 42 * 42mil
Stralend vermogen: 200-300mw
Golflengte: 840-850NM
Levensduur: 50000 uur
Garantie: 3 jaar
Toepassing: IR Camera
Plaats van Oorsprong: Shenzhen, China
Levertijd: 5-7 werkdagen
Notitie:
1. De bovenstaande tolerantie voor de toelage voor voorwaartse spanningsmeting is ±0,1V.
2. De bovenstaande tolerantie voor lichtstroommeting is ±10%.
3.The de fout van de golflengtemeting hierboven is plus of minus 0.1nm.
3. De bovenstaande kleur coördinaten meettoeslag tolerantie is ±0.003.
4. 2θ1/2 is de hoek van optische middellijn waar de lichtsterkte 1/2 optische
middellijnwaarde
●Opmerkingen voor reflow [als reflow-producten nodig zijn]
1.Reflow solderen mag niet meer dan twee keer worden gedaan. In het geval van meer dan 24 uur
na het eerste solderen worden LED's beschadigd.
2.Bij het lassen, niet hard drukken op het colloïdenoppervlak wanneer het materiaal wordt verwarmd.
3.Scrape de hitte-geleidende soldeerpasta op de aluminium basisplaat, roer de soldeerpasta
10-15 minuten met de klok mee voordat u de soldeerpasta schrapt en plaats de aluminium basisplaat
op het schraapgereedschap van de soldeerpasta. Schraap de soldeerpasta gelijkmatig en dik
4.Scrape soldeerpasta staalnetwerk moet in een kruis worden gemaakt, om luchtomloop toe te staan,
vermijd solderpasta lifting veroorzaakt door LED slechte warmteafvoer
5.Note dat de lamp plat moet worden geïnstalleerd en de twee pinnen van de LED-lichtbron
geïnstalleerd op de laspadpositie van het aluminium substraat.
6.Scrape de aluminium basisplaat van soldeerpasta in 2 uren om alle lichtbron, licht te installeren
in de aluminium bodemplaat is geïnstalleerd, moet de bediener zelf controleren of de
bron is geïnstalleerd (kan geen omgekeerde, lichtbron bodemvering hebben) om 45 graden hoek te kantelen naar
controleer elke lichtbron
7.After het opnieuw stromen lassen, controleert of de lichtbron zich in de positie van het lassenstootkussen bevindt, en doe
geen excentrisch fenomeen hebben, of de lijn zal worden gebroken in de tweede lichtverdelingslens,
resulterend in een open circuit.
8.Rapid koeling is niet toegestaan na reflow solderen.
9.Do niet gelast op vervormde PCB.
●SolderingIron
1.When het hand solderen, houd de temperatuur van ijzer onder minder dan 300°C minder dan 3 seconden.
2.The het hand soldeer zou slechts één keer moeten worden gedaan.
●Repairing
Reparatie mag niet worden uitgevoerd nadat de LED's zijn gesoldeerd. Wanneer repareren onvermijdelijk is,
soldeerbout met dubbele kop moet worden gebruikt (zoals in onderstaande afbeelding). Het moet van tevoren worden bevestigd
of de eigenschappen van LED's al dan niet worden beschadigd door reparatie.
●Cautions
1.LED verpakking is silica gel, dus de LED colloïdale oppervlak is zacht, harde druk op de colloïdale
oppervlak de LED-betrouwbaarheid beïnvloedt, dus er moeten preventieve maatregelen zijn om de sterke
druk op de verpakkingsonderdelen, wanneer de zuigmond, de druk op het colloïdale oppervlak
passend zijn.
2.Components mogen niet op kromgetrokken (niet coplanar) gedeelte van PCB worden opgezet. Na het solderen,
de printplaat niet verdraaien.
3.Do geen mechanische kracht of overtollige trillingen tijdens het koelproces op normaal toepassen
temperatuur na het solderen. Koel het apparaat niet snel af na het solderen.
TOEPASSINGEN
Biometrische identificatie
Rijprogrammabewakingssystemen
Exterieur Sensing Toepassingen
Gebarenbediening
Detectie van aanwezigheid in het interieur
Over GMKJ LED
De meeste van onze led producten zijn LM-80 getest en goedgekeurd, ook met RoHS EN62471/IEC62471 etc). We hebben meer dan 100 octrooien gekregen, zowel op het gebied van ontwerp als op technologisch gebied. Met uitstekende kwaliteit, diversiteit en betrouwbare prestaties, redelijke prijs, en bevredigende after-sales service, al onze producten voldoen aan de internationale kwaliteitsnormen en worden zeer verwelkomd in een verscheidenheid van verschillende markten over de hele wereld.
SMD3535 led infrarood 850nm golflengte monsters zijn beschikbaar.
