Hoe de SMD-lampkralen te solderen?
Hoe de SMD LED-chips te solderen_Lasmethode van de SMD LED

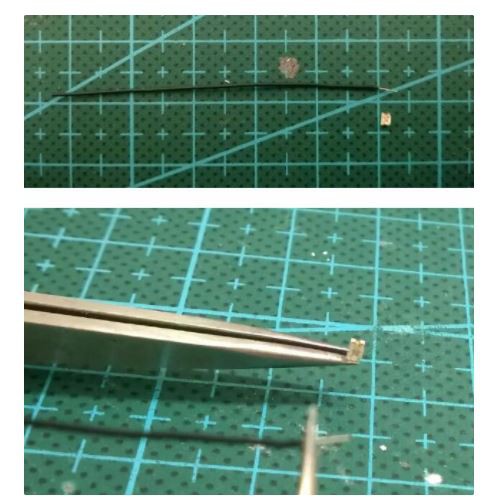

Gebruik een pincet om de patch vast te klemmen, klem het metalen deel van het 1-uiteinde of de zijklem vast, maar pas op dat u het plastic deel van de LED-lamphouder niet forceert, anders wordt het zacht en knijpt het wanneer de soldeerbout wordt verwarmd. zal altijd onthouden). Het groene uiteinde is de negatieve pool.
2. Doe een kleine hoeveelheid tinpasta op de draad. U kunt de afbeelding bekijken voor meer details. Als je meer ervaring hebt, weet je hoeveel geschikt is.

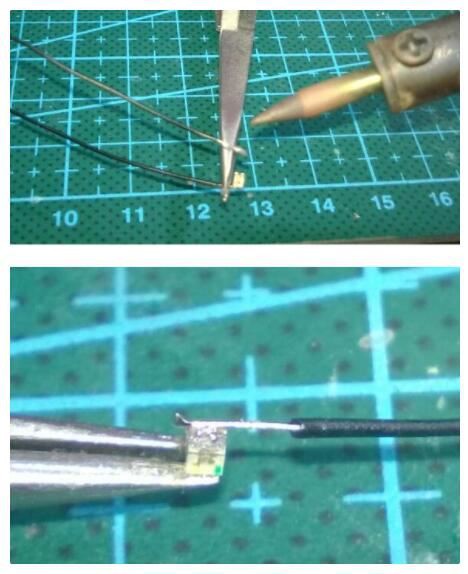

3. De linker draad en de rechter soldeerbout, veeg eerst de punt van de soldeerbout schoon en raak vervolgens het deel van de draad met soldeerpasta aan op het metalen deel van het LED-gedeelte, tik er licht op met de soldeerbout. Wacht niet te lang om te zien dat de soldeerpasta gaat glanzen De vorm van het metaal is prima (pas op dat je niet op het metalen voorwerp soldeert, want het warmteafvoereffect is beter, de lastemperatuur zal niet stijgen), als dat niet het geval is succesvol is, veeg het schoon en herhaal naar stap 2. (Meer oefening hier) Gebruik na het solderen een metalen pincet om de warmte af te voeren en zorg ervoor dat u het verbrandt.

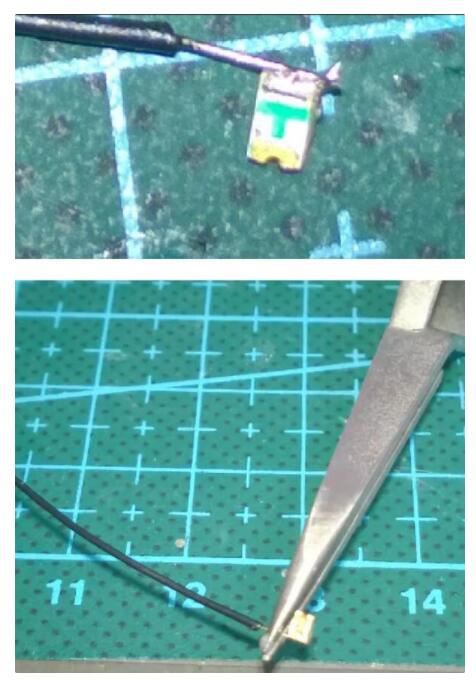

4. Na het solderen zoals hierboven weergegeven, veegt u de overtollige tinpasta af en draait u deze aan de andere kant als 234.

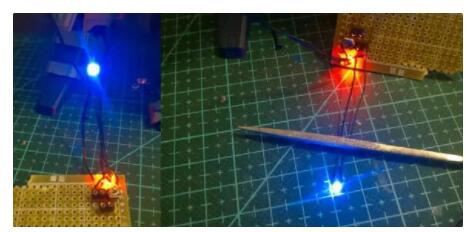

5. Klaar, sluit de voeding aan om te proberen! Het is aan te raden om enkele printplaten te kopen om zelf een testschakeling te maken.
Soldeermethode van SMD LED-lampkralen:
Een, handmatig lassen
1. Het wordt aanbevolen om reflow-solderen onder normale omstandigheden te gebruiken en handmatig solderen alleen wanneer reparatie nodig is.
2. Het maximale vermogen van de elektrische soldeerbout die wordt gebruikt voor handmatig solderen mag niet hoger zijn dan 30 W, de soldeertemperatuur moet binnen 300 worden geregeld en de soldeertijd moet minder dan 3 seconden zijn.
3. Raak de soldeerbout-soldeerpunt niet aan op de SMD LED-lampkraalgel om schade aan de LED-lampkraal door hoge temperaturen te voorkomen.
4. Wanneer de pin wordt verwarmd tot 85 ℃ of hoger dan deze temperatuur, kan de SMD LED-lampkraal niet worden ingedrukt, anders wordt de gouden draad gemakkelijk losgekoppeld.
2. Reflow-solderen
1. De piektemperatuur van reflow-solderen: 260 of lager dan deze waarde (de oppervlaktetemperatuur van de lampparel).
2. De tijd die nodig is om de temperatuur boven 210°C te laten stijgen: 30 seconden of minder.
3. Reflow-solderen wordt over het algemeen één keer uitgevoerd en maximaal twee keer.
4. Na reflow-solderen moeten de LED-lampparels worden afgekoeld tot kamertemperatuur voordat ze het oppervlak van de LED-gel kunnen raken.
