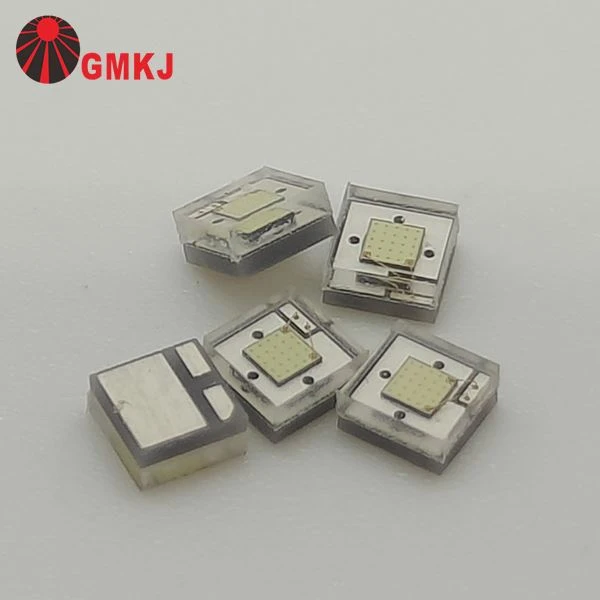

Ceramic PKG Green 3W 4W 5W 2020 SMD LED -chipspecificaties
| Productnaam | Ceramic PKG Green 3W 4W 5W 2020 SMD LED -chip |
| Onderdeelnummer | GD - 2020G525-1CC-S1C8PM |
| Chipsmerk | China Sanan 38mil chips |
| Fabrikant merk op label |
GMKJ LED's Vervaardigd door Guangmai Technology Co., Ltd |
| Invoeren |
2.6-3.2VDC met 700 mA, max met 1000 mA |
| Lichtgevende intensiteit | 240-260 lm bij 700 mA |
| Lichtefficiëntie | 130-150 lm/w |
| Golflengte/kleur |
Groene kleur dominante golflengte: 525-535 nm |
| Stroom |
3-4 watt voor regulier product; We kunnen maximaal 1500 mA met 5 watt maken en maken. |
| Pakketmateriaal |
Aln Ceramic 2020 SMD PKG met 3 pads, geen 2 pads Thermische - elektrische scheiding |
| Lichthoek |
120 graden platte siliconen pkg |
| Prijs | Neem contact op met GMKJ voor de prijs |
| Min bestelhoeveelheid |
Hangt af van de beschikbare voorraad: Als we klaar zijn om de voorraad te verzenden, is zelfs 100 pc's met monsters -testdoeleinden hier acceptabel. Als er geen voorraad is, hebben we Min -bestelhoeveelheid nodig met minimaal 3000 pc's in 1 volledige rol PKG. |
| Garantie | 4 jaar |
| OEM -service |
1. SKD -onderdelen beschikbaar; 2. Aangepaste LED -array met de maat die u nodig heeft, is hier OK. |
GMKJ 2020 SMD LED Volledige serieAfbeelding
 |
 |
 |
| 2020 Groene kleur of blauwe kleur SMD LED -diode | 2020 Amber kleur of rode kleur SMD LED -diode | 2020 witte kleur SMD LED -diode |
Aluminium LED PCBA geassembleerd door GMKJ (PCB -tekening en bom verstrekt door onze clients)
Ceramic PKG Green 3W 4W 5W 2020 SMD LED -chipdimensie
Ceramic PKG Green 3W 4W 5W 2020 SMD LED -chipElektrische specificaties
|
Parameter |
Symbool |
Voorwaarden |
Min |
AVG. |
Maximaal |
Eenheden |
|
Voorwaartse spanning |
VF |
IF=700 ma |
2.80 |
-- |
3.20 |
V |
|
Thermische weerstand junctie naar boord |
RΘJ-B |
IF=700 ma |
-- |
2 |
-- |
graad /w |
|
Lichte flux |
Φv |
IF=700 ma |
240 |
-- |
260 |
lm |
|
Dominante golflengte |
λd |
IF=700 ma |
525 |
-- |
535 |
nm |
|
Omgekeerde stroom |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Kijkhoek |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
Deg |
Kennisgebied geleverd door GMKJ LED's
Gebruik2020 SMD LED's (kleiner pakket)in plaats van3535 SMD LED's (groter pakket)is logisch in bepaalde speciale toepassingen vanwege deze technische en praktische redenen:
🔹 1. Optisch ontwerp en bundelbesturing
Kleinere LED -pakketten (2020) staan toeSnelle afstand en hogere verpakkingsdichtheidop een printplaat.
Dit creëertsoepeler lichte mengen(geen zichtbare hotspots) - vooral belangrijk bij achtergrondverlichting, displays, bewegwijzering of kleine lichtgidsen.
Met 3535 is het emissiegebied groter, wat kan veroorzakenniet - uniforme verlichtingin compacte optische systemen.
🔹 2. Grootte- en ruimtebeperkingen
In compacte apparaten (wearables, medische instrumenten, prima - pitch LED -displays), is de ruimte zeer beperkt.
2020 LED's passen eringeminiaturiseerde ontwerpenwaar 3535 pakketten eenvoudigweg niet kunnen worden gebruikt.
Boven de afbeelding is voor 2020 SMD LED -toepassing voor de fotografielichten.
Het heeft klein formaat nodig met hoog vermogen. Dus 2020 SMD LED's moeten beter zijn in vergelijking met 3535 SMD LED's.
🔹 3. Thermische en vermogensverdeling
3535 LED's lopen meestal op hoger vermogen per chip → meer warmte per punt.
2020 LED's, die een lager vermogen per eenheid zijn, verspreiden warmte gelijkmatiger wanneer velen worden gebruikt.
Dit is beter voor toepassingen waarWarmtebeheer is van cruciaal belangEn geen zware koellichaam is mogelijk.
🔹 4. Elektrische kenmerken
2020 LED's hebben meestalLagere voorwaartse stroombeoordelingen kan in grote arrays worden aangedreven met precieze controle.
Voor display- of tuinbouwlichtpanelen helpt het gebruik van veel kleine LED's het bereikenFijne stroomverdelingEnverstelbare spectrale regeling.
🔹 5. Kosten en flexibiliteit
Soms kunnen meerdere 2020 LED's goedkoper en flexibeler zijn in ontwerp dan minder 3535 LED's.
Ontwerpers kunnen combinerenverschillende kleuren/spectra in de nabijheid(bijv. RGB of volledig spectrum) met behulp van kleine pakketten.
✅ Kortom:
Gebruik2020 SMD LED'sWanneer je nodig hebtCompacte grootte, fijne optische regeling, betere uniformiteit of multi - kleurmengsel.
Gebruik3535 SMD LED'sWanneer je nodig hebtHoger vermogen per LED, sterkere stralingsflux of eenvoudiger thermische hantering met minder componenten.
Op zoek naar meer details
U kunt de datasheet van deze pagina downloaden voor gerelateerde SMD -LED's.
Als u meer details nodig hebt, zoals prijs, min -bestelhoeveelheid, voorraadstatus en doorlooptijd, neem dan rechtstreeks contact op met GMKJ LED's!
Wij zijn er altijd voor u!
