Belangrijkste specificaties voor 1300 nm 3535 infrarood-LED
De volgende specificaties worden verstrekt ter ondersteuning van de optische systeemintegratie en de ontwikkeling van infraroodtoepassingen.
| Onderdeelnummer | GTY-3535R1300-1CC0-G1D2M |
| Piekgolflengte | 1300 nm |
| Pakkettype | 3535 Keramiek |
| Kijkhoek | 30 graden / 60 graden / 90 graden / 120 graden |
| Voorwaartse stroom | 700mA |
| Bedrijfstemperatuur | -40 graden tot +85 graden |

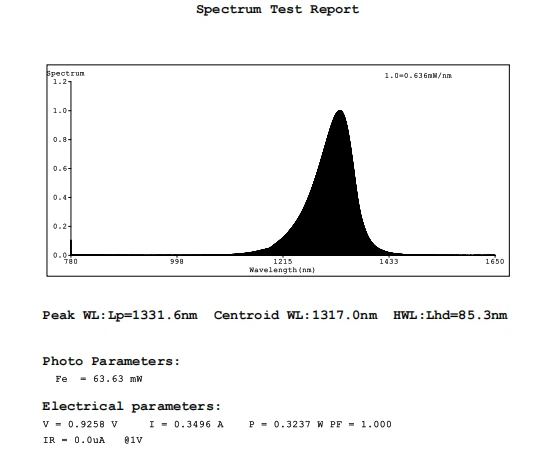

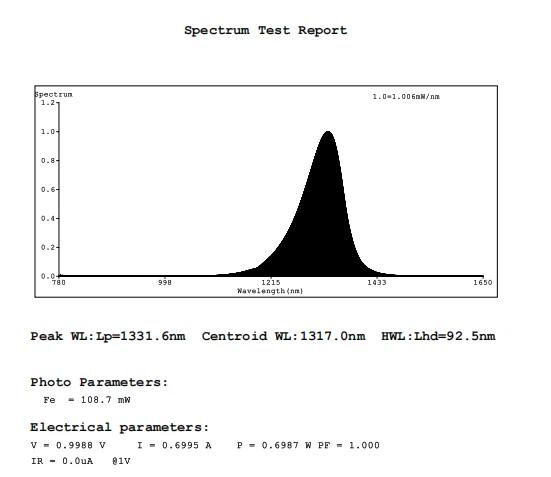

1300nm LED-testrapport
|
|
|
|
Belangrijkste specificaties voor 1300 nm 3535 infrarood-LED
Geoptimaliseerde 1300nm spectrale output voor materiaalidentificatie

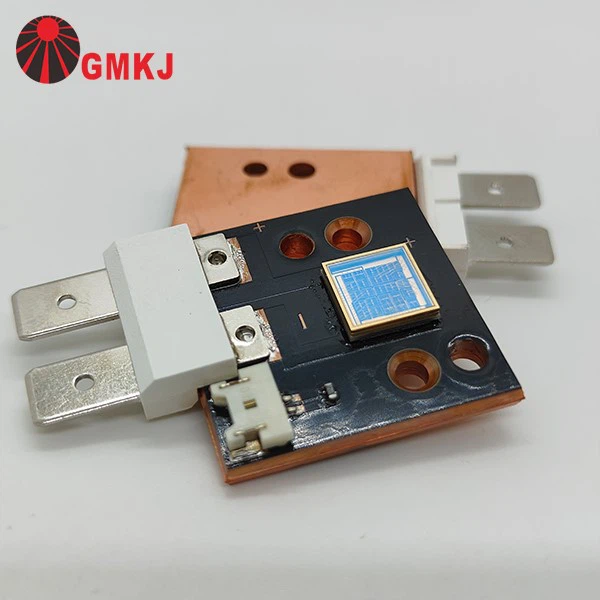

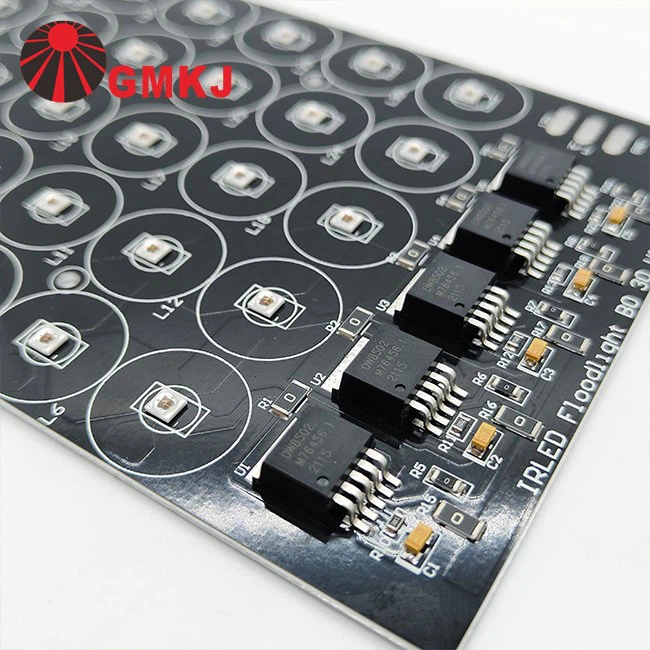

3535 LED-array gemonteerd op aluminium/koperen printplaat

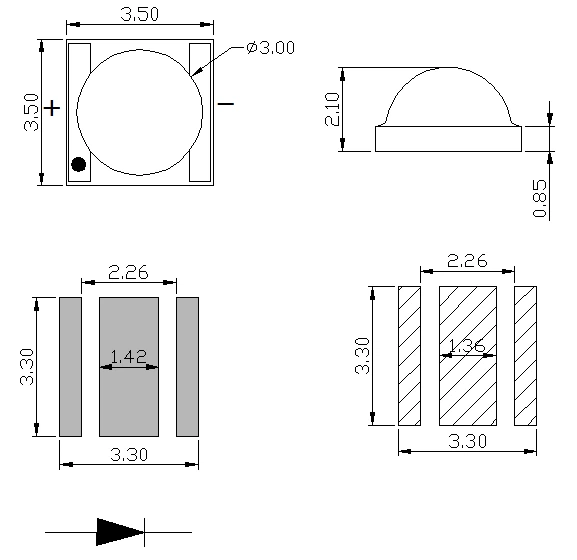

1300nm 3535 LED-pakketafmetingen
Elektrische prestaties van 1300 nm 3535 NIR LED
De onderstaande elektrische waarden weerspiegelen de standaardbedrijfsomstandigheden voor stabiele infraroodemissieprestaties.
|
Parameter |
Symbool |
Voorwaarden |
Min |
Gem. |
Max |
Eenheden |
| Voorwaartse spanning (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Thermische weerstandsverbinding met board (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
graad /W |
|
Stralende output (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Piekgolflengte (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Temperatuurcoëfficiënt van voorwaartse spanning (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/graad |
|
Omgekeerde stroom (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Kijkhoek [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
gr |
| Deze elektrische kenmerken ondersteunen een consistente output die nodig is voor materiaaldifferentiatie en spectrale responsanalyse. |
Hoe 1300 nm infraroodlicht materiaalanalyse ondersteunt
In spectrale inspectiesystemen heeft golflengteselectie invloed op de manier waarop verschillende materialen worden geïdentificeerd en gescheiden.
Bij ongeveer 1300 nm vertonen sommige stoffen een beter te onderscheiden responsgedrag vergeleken met kortere infrarode golflengten, wat de analyse-efficiëntie in bepaalde industriële omgevingen kan verbeteren.
Typische integratiescenario's zijn onder meer:
Spectrale inspectieapparatuur
Materiaalanalysesystemen
Industriële sorteeropstellingen
NIR-ondersteunde machine vision-platforms
Technische gegevens en golflengte-informatie voor de 1300 nm 3535 LED kunnen rechtstreeks via de datasheet op deze pagina worden bekeken.
Als uw project infraroodinspectie of spectrale-responsevaluatie omvat, kan GMKJ ondersteuning bieden op basis van verschillende optische en structurele vereisten.
Technische ondersteuning en projectbespreking
Voor golflengteselectie, toepassingsondersteuning of monsteraanvragen met betrekking tot NIR/SWIR LED's kunt u contact opnemen met:
